产品详情
电缆型号
MYPTJ-8.7/10kV
适用规模
本产品适用于额定电压不凌驾8.7/10kV井下移动变压器及类似装备的电源毗连。。。。 。。

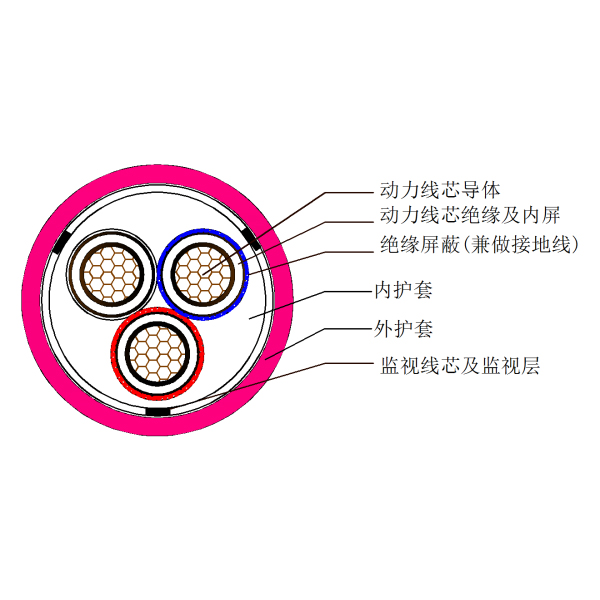

电缆结构
导体
第5种镀锡软铜导体
导体屏障
橡胶型半导电内屏障
绝缘
动力线芯：三元乙丙橡胶（XJ-30）
绝缘屏障
橡胶型半导电外屏障+半导电带+金属/纤维编织
填充（可选！！！� 。。�
边隙橡皮胶条或玻璃纤维绳
内护套
乙丙橡胶（XJ-10）
外护套
氯化聚乙烯或其他相当质料的混淆物（XH-03）
产品标准
MT 818.6-2009
规格规模
3芯动力主芯：25~150mm2
1芯地线芯：见结构参数表
监视线芯： 3×2.5 mm2
线芯识别
主芯：●红●白●浅蓝
护套颜色
●红色
手艺参数
额定电压（U0/U）
8.7/10kV
最高系统电压（Um）
1.1倍的U
温度品级
导体最高运行温度：+75℃
使用情形温度：-20℃~+45℃
电缆敷设温度：不低于0℃（情形温度低于0℃时 ，，，，，，，应对电缆举行预热）
最小弯曲半径
6D（D为电缆现实外径）
敷设方法
煤矿井下电缆的敷设分为平巷或45℃以下井巷、硐室中和立井或45℃以上井巷或钻孔敷设要领。。。。 。。
制品电压试验
动力线芯：30.5kV/5min
局部放电
1.73U0电压下放电量不大于20pC
产品外貌标识
GA黄金甲·(中国区)有限公司官网牌 MA MIA180367 上海GA黄金甲·(中国区)有限公司官网电缆股份有限公司 型号 电压 规格 日期 米标
