电缆型号

UTP-HSYV-6 4*2*0.57

FS-HSYY-6 4*2*0.57

UTP-HSYZ-6 4*2*0.57

产品形貌

数字通讯用六类非屏障双绞电缆，，，，，单股裸铜丝，，，，，聚乙烯绝缘，，，，，两根导线扭绞成对，，，，，聚乙烯、聚氯乙烯或低烟无卤阻燃聚烯烃护套。。。。。。。

适用规模

0/100BASE-T以太网（IEC802.3）,155Mbps ATM网，，，，，IDSN综合营业数据网络。。。。。。。

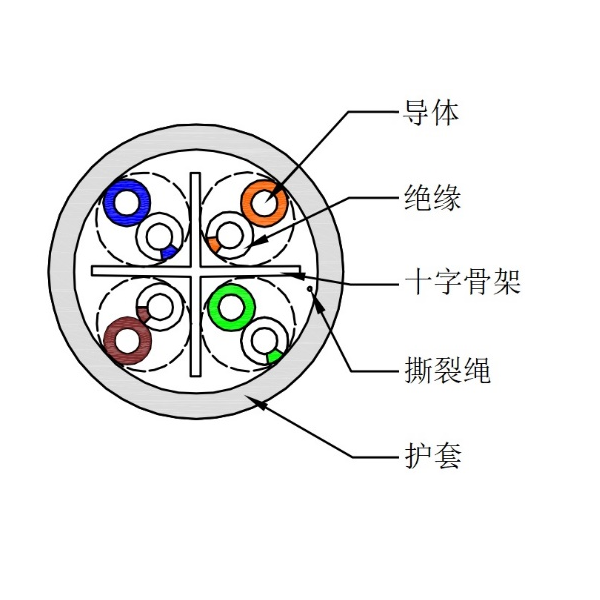

电缆结构

导体

接纳23AWG裸铜丝，，，，，切合GB/T3953标准中TR型软圆铜线的要求

绝缘

高密度聚乙烯（HDPE）

绝缘颜色

蓝/白蓝：●/●

橙/白橙：●/●

绿/白绿：●/●

棕/白棕：●/●

外护套

聚氯乙烯（PVC）、聚乙烯（PE）、低烟无卤（LSZH）

护套颜色

灰色●、玄色●、蓝色●

执行标准

YD/T 1019-2013

手艺参数

介电强度（导体间，，，，，DC）：

1.0kV（1min）

特征阻抗：

（100±15）Ω

导体直流电阻（+20℃）：

≤9.5Ω/100m

直流电阻不平衡（+20℃）：

线对内两导体间≤2%

线对与线对间≤4%

线对对地电容不平衡（0.8kHz/1kHz）：

≤160pF/100m

绝缘电阻（+20℃，，，，，DC100~500V）：

≥5000MΩ·km

交货长度

100米一卷或者305米一箱，，，，，允许按双方协议长度交货，，，，，长度计量误差为±0.5%。。。。。。。

装置温度

-20℃~60℃

弯曲半径

最小弯曲半径不得小于8倍电缆直径
